Основная задача отдела по обеспечению целостности объекта состоит в предотвращении крупных происшествий и снижении рисков для людей, окружающей среды, объектов и репутации Компании. Выполнению данной задачи способствуют грамотное проектирование, строительство, эксплуатация и техническое обслуживание.
Безаварийное производство и целостность объекта обеспечивается лишь при наличии конструктивно прочных и механически исправных объектов, осуществляющих технологические процессы, для которых они и предназначены. С целью обеспечения практически целесообразного низкого уровня риска возникновения крупномасштабного происшествия, определяются барьеры в отношении оборудования, персонала и процессов.
Целостность производства и управление ЧС
Целостность производства
КПО отслеживает потенциальные угрозы своей производственной деятельности и снижает риски для целостности объекта при помощи системы управления барьерами. Отдел по обеспечению целостности объекта вместе с персоналом основных производственных объектов непрерывно оценивают состояние защитных барьеров для выявления слабых мест в целях принятия мер по смягчению последствий и разработки планов по восстановлению этих барьеров до их первоначальной конструкции и предотвратить крупные аварии.
Чтобы свести к минимуму риски, связанные с обеспечением целостности объекта, мы определили ряд задач, результаты выполнения которых представлены далее в таблице.
Таб. 4. Задачи по обеспечению целостности объекта
|
Задачи на 2022 г. |
Статус выполнения |
Действия, предпринятые для реализации задач в 2022 г. |
Задачи на 2023 г. |
|
Дальнейшее внедрение ПО модели барьеров, повышение уровня понимания и владения этим ПО на производственных объектах. Дальнейшая разработка расширенной функциональности ПО модели барьеров. |
В процессе
В процессе |
|
|
|
Пересмотреть эффективность внедрения основ технологической безопасности (PSF) |
В процессе |
|
|
Система управления целостностью объекта представляет собой комплекс мер по предотвращению возникновения крупномасштабных аварий и повышению осведомленности об обеспечении целостности объекта и технологической безопасности среди работников, подрядчиков и субподрядчиков КПО, работающих на Карачаганакском месторождении.
Система управления целостностью объекта состоит из следующих ключевых процессов:
- Управление барьерами – путем применения структурированного процесса при помощи ПО модели барьеров;
- Анализ показателей целостности объекта – путем использования Ключевых показателей эффективности;
- Система управления изменениями для модификаций действующих объектов – путем использования базы данных управления изменениями.
- Обеспечение безаварийного производства – путем проведения анализов, аудитов, проверок и оценок;
- Инициативы по культуре улучшения целостности объекта – путем разработки электронных обучающих модулей согласно процедуре по механическим отключениям, основам технологической безопасности и процессу модели барьеров.
В течение 2022 года Компания провела ряд мероприятий по устранению основных рисков или барьеров в обеспечении целостности объекта в КПО. В таблице ниже представлены завершенные в 2022 году мероприятия и текущий статус продолжающихся.
Текущие мероприятия позволят снизить риски, связанные с герметичностью технологического оборудования и управлением воспламенением по всему месторождению.
Таб. 5. Мероприятия по устранению основных рисков или барьеров в обеспечении целостности объекта
|
Вид барьера – описание и участок |
Мероприятия по непрерывному улучшению в области обеспечения целостности объекта |
|
Мероприятия, завершенные в 2022 г. |
|
|
Герметичность технологического оборудования – Диаметр ППК по всему месторождению меньше требуемого |
Анализ безопасности, проведенный Проектным отделом, выявил некоторые ППК с недостаточной пропускной способностью на объектах. ППК меньшего диаметра заменены на КПК и УКПГ-2 в ходе капремонта 2022 г. |
|
Герметичность технологического оборудования – клапаны с запрещенными материалами – по всему месторождению |
Клапана заменены на КПК, УКПГ-2 и Системе сбора в ходе капремонта 2022 г. |
|
Виртуальный барьер – ключевые элементы безопасности – Система сбора / УКПГ-3/ Эко-центр |
На УКПГ-2 завершена реализация проекта четвертого компрессора обратной закачки газа, и в рамках процесса передачи объекта производственному отделу определены соответствующие КЭБ проекта. |
|
Виртуальный барьер – оценка соответствия эффективности процесса временного управления изменениями (MoC) |
В целях проверки соблюдения процедур КПО была проведена оценка эффективности процесса временного управления изменениями (MoC). |
|
Мероприятия, начатые в 2022 г. и продолжающиеся в 2023 г. |
|
|
Системы защиты – Система аварийного останова установки нейтрализации каустика |
Строительство началось в 2022 году, в рамках капремонта 2022 г. выполнены врезки для новой установки термического окисления компании UOP, новая установка нейтрализации каустика будет установлена в 2023 году. |
|
Управление розжигом – взрывозащищенное оборудование, по всему месторождению. |
Инспекции на объекте завершились, самые критичные элементы отремонтированы/заменены, оставшийся объем работ рассматривается. |
Модель барьеров
В 2022 году отдел по обеспечению целостности объекта КПО работал над расширением функционала ПО модели барьеров и интеграцией с другими программными приложениями.
Разливы
В 2022 году на территории Карачаганакского месторождения не было зарегистрировано случаев значительного разлива.1
1 Согласно классификации происшествий КПО, определение «значительный разлив» применимо к происшествию, вызвавшему загрязнение окружающей среды путем разлива углеводородов/химических реагентов на почву или поверхность воды с объемом разлива, превышающим 1 000 литров.
Нарушение целостности первичной защитной оболочки
Нарушение целостности первичной защитной оболочки (НЦПЗО) – представляет собой незапланированный или неконтролируемый выброс любого вещества, в том числе нетоксичных и негорючих веществ, из первичной защитной оболочки технологического оборудования. В отчете о показателях НЦПЗО за 2022 г. представлен анализ происшествий, связанных с нарушениями первичной защитной оболочки в течение 2022 г., а также назначенных корректирующих действий в отношении:
- Коренных причин (в соответствии с методологией расследования происшествий Tap Root),
- Уровня соблюдения правил «Основы безопасности технологического процесса»,
- Статус корректирующих действий,
- Данных журналов регистрации утечек.
Анализ нарушений технологической безопасности (НЦПЗО) является основной мерой по недопущению и снижению вероятности и степени тяжести происшествий, связанных с технологической безопасностью. При возникновении такого происшествия, инициируется процесс расследования, определяются коренные причины и разрабатываются рекомендации, которые далее отслеживаются в базе данных Synergi.
2022 год – первый в истории КПО без нарушений целостности оболочки Уровня 1 и 2 (применение в КПО терминологии Международной ассоциации производителей нефти и газа (IOGP) началось в 2014 г.). В 2022 году было 12 нарушений целостности оболочки Уровня 3.

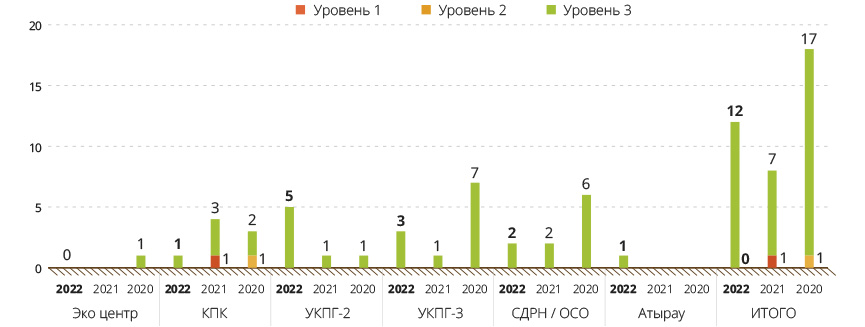

Граф. 2. Случаи нарушения целостности первичной защитной оболочки технологического оборудования в КПО по объектам, 2020–2022 гг.
Аварийное реагирование и управление кризисными ситуациями являются ключевыми элементами системы управления компании КПО, поскольку в случае эскалации аварийной ситуации работники КПО и подрядных организаций, как и жители близлежащих населенных пунктов, могут оказаться в зоне возможного воздействия опасных или вредных факторов.
Готовность к чрезвычайным ситуациям и реагирование на них предполагает выявление вероятных внештатных ситуаций и аварий, а также формирование организационной структуры и ресурсов для минимизации воздействия последствий таких аварий на людей, окружающую среду, активы и репутацию Компании. Данные ресурсы также используются для оказания поддержки силам и средствам государственных аварийно-спасательных служб Бурлинского района в борьбе с пожарами на селитебных и сельскохозяйственных землях, а также с последствиями паводков.
Управление чрезвычайными ситуациями
В случае возникновения происшествия, аварии или чрезвычайной ситуации, в компании КПО действует надежная трехуровневая система аварийного реагирования, необходимая для проведения первоочередных мероприятий, оценки масштабов ЧС, планирования и реализации действий по локализации и ликвидации ЧС, а также устранению последствий. Графически система представлена на рисунке 5.
В 2022 г. компания КПО продолжила подготовку аварийных штабов управления в соответствии с утвержденным графиком.

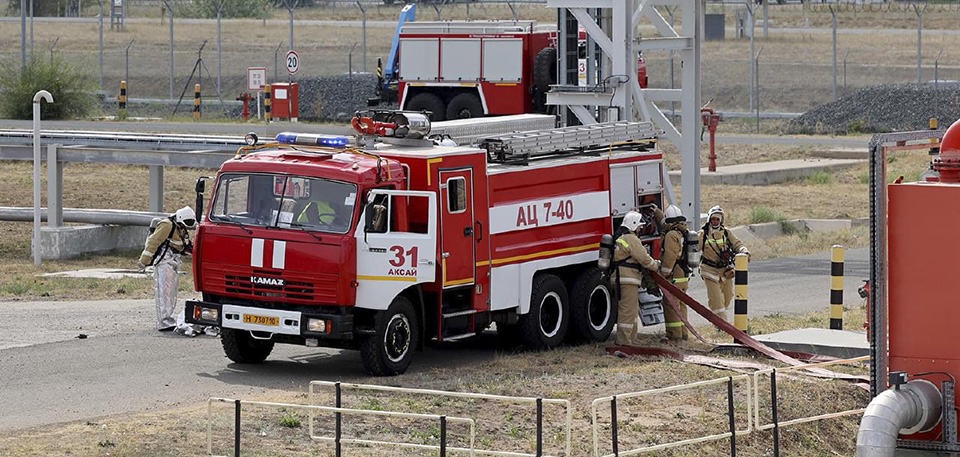

В течение 2022 г. проводились еженедельные теоретические и практические занятия с привлечением формирований гражданской защиты КПО, а именно:
- службы пожаротушения;
- газоспасательной службы;
- добровольных аварийно-спасательных формирований;
- медицинских формирований.

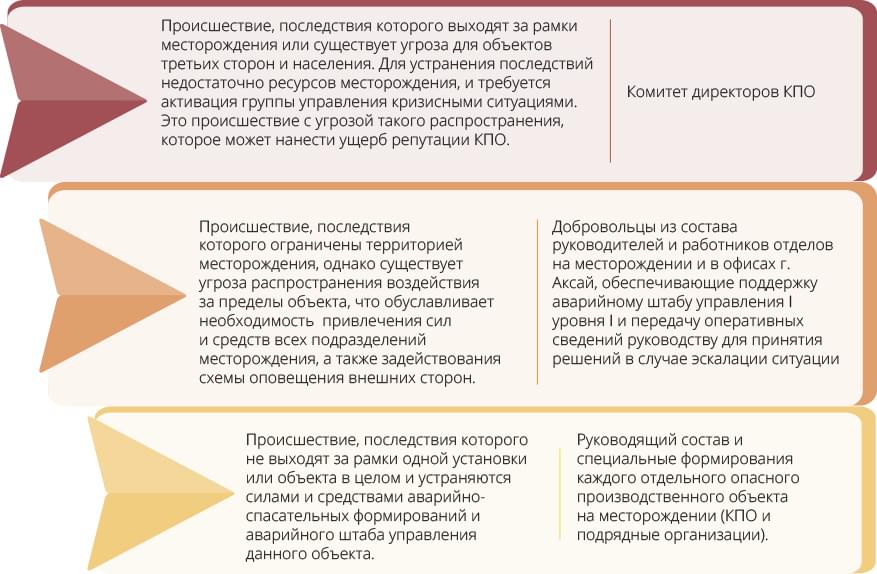

Рис. 5. Система аварийного реагирования КПО
Всего было проведено 48 тренировок с участием формирований гражданской защиты КПО на учебно-тренировочном полигоне.
Кроме этого, в 2022 г. КПО продолжила обучение персонала по гражданской защите на базе электронной системы обучения согласно требованиям законодательства РК.
В рамках подготовки сил и средств уровня I в 2022 г. все опасные производственные объекты Компании ежемесячно проводили противоаварийные тренировки с участием Аварийного Штаба управления объекта, аварийно-спасательных служб и персонала КПО и подрядных организаций.
Всего в 2022 г. для отработки действий аварийных штабов управления первого уровня и аварийно-спасательных формирований на объектах КПО было проведено 114 противоаварийных тренировок (103 в 2021 г.).
Также в соответствии с требованиями приказа и.о. Министра по ЧС РК от 16.07.2021 г. № 349 «Об утверждении инструкции по разработке плана ликвидации аварий и проведению учебных тревог и противоаварийных тренировок на опасных производственных объектах» было проведено 12 учебных тревог из них 5 были проведены с привлечением ГАУ 2-го уровня.
КПО продолжает тесно сотрудничать и оказывает содействие местным исполнительным органам в паводковый, пожароопасный и зимний периоды.
В течение 2022 г. представители аварийно-спасательных служб и формирований КПО выполнили 12 выездов в населенные пункты для оказания поддержки в тушении степных пожаров сельскохозяйственных объектов, хозяйственных построек, и возгораний лесополос.
В 2022 имели место реальные ситуации, когда потребовалось задействовать системы аварийного управления КПО. В частности, в январе 2022 года в связи с социальной напряженностью и событиями в стране и регионе была введена практика круглосуточного дежурства членов ГАУ II-го уровня и ГУКС III-го уровня на базе ЦАУ Чешского городка с поддержанием постоянной готовности и реагированием на складывающуюся оперативную обстановку.

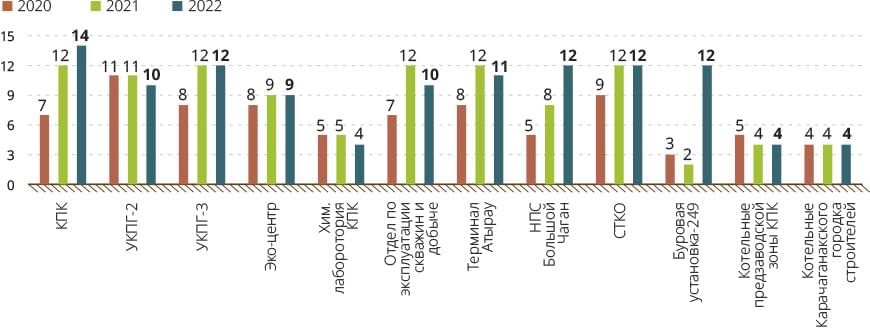

Граф. 3. Противоаварийные тренировки и Учебные тревоги, проведенные в 2020 – 2022 гг.
Члены штабов уровней II и III приняли участие в следующих учениях, позволивших поддерживать уровень готовности:
Таб. 6. Проведенные учения уровней II и III в 2022 г.
|
Вид учения |
Дата проведения |
Задачи |
Участники |
|
Тактико-специальное учение |
02 сентября 2022 |
«Действия сил и средств по ликвидации разлива нефти на пересечении реки Урал и трубопровода СТКА». Проведена практическая отработка действий противопожарной службы, Аварийного Штаба Управления НПС Большой Чаган и Департамента ЧС ЗКО по сбору и ликвидации аварийных нефтяных разливов на воде. |
АСС и формирования КПО совместно с ДЧС ЗКО |
|
Комплексное учение |
10 июня 2022 |
«Действия органов аварийного управления, сил и средств аварийно-спасательных служб и формирований КПО б.в. при ликвидации крупномасштабных чрезвычайных ситуаций на объектах Карачаганакского месторождения». Программа проведения КУ-2022 предусматривала отработку сценариев различных действий по ликвидации аварии на заранее определенных 6 Учебных местах, включая населенный пункт Приуральное |
Силы и средства АСС и формирований КПО совместно с ДЧС ЗКО и Акиматом Бурлинского района |
|
Командно-штабное учение BERRY |
1 декабря 2022 г. |
«Разрыв или разрушение 6” трубопровода подачи конденсата с УКПГ-3». Отработан процесс оповещения и коммуникации с компаниями-операторами, государственными и контролирующими органами, СМИ и родственниками пострадавших. |
Персонал штабов I, II, III уровней АР КПО, группа PARIS |
Взаимодействие с населением по вопросам ЧС
Компания КПО на постоянной основе ведёт работу по информированию жителей населенных пунктов о порядке реагирования в случае ЧС на территории КНГКМ и вдоль экспортного трубопровода КАТС. Аналогичная разъяснительная работа ведётся касательно общих требованиях пожарной безопасности в пожароопасный период.
В 2022 г. согласно утвержденному плану проведено 20 встреч с охватом 160 человек с Акимами сельских округов и жителями населенных пунктов, расположенных по периметру КНГКМ на такие темы, как: роль центральной станции мониторинга, станции аварийного оповещения и их предназначение, соблюдение правил пожарной безопасности при проведении сельскохозяйственных работ в пожароопасный период.
Проведена 21 встреча с охватом 151 человека с жителями населённых пунктов, проживающими вдоль экспортного трубопровода КАТС в Теректинском, Байтерекском и Акжаикском районах, ЗКО.
Проведены практические тренировки по отработке совместных действий Акиматов сельских округов и ответственных лиц при организации эвакуации жителей населенного пункта в случае угрозы с территории месторождения; а также по вопросам взаимодействия с диспетчером ЦАС, порядка использования станций аварийного оповещения и системы газовой сигнализации при угрозе в населенных пунктах.
Для поддержания постоянной готовности станций аварийного оповещения в населенных пунктах, в течение 2022 г. специалисты по защите населения группы аварийного реагирования КПО совместно с представителями подрядной организации ежемесячно проводили тестирование сигналов аварийного оповещения и систем громкоговорящей связи, а также техническое обслуживание данного оборудования. Данные станции аварийного оповещения установлены в семи населенных пунктах, расположенных по периметру месторождения.
